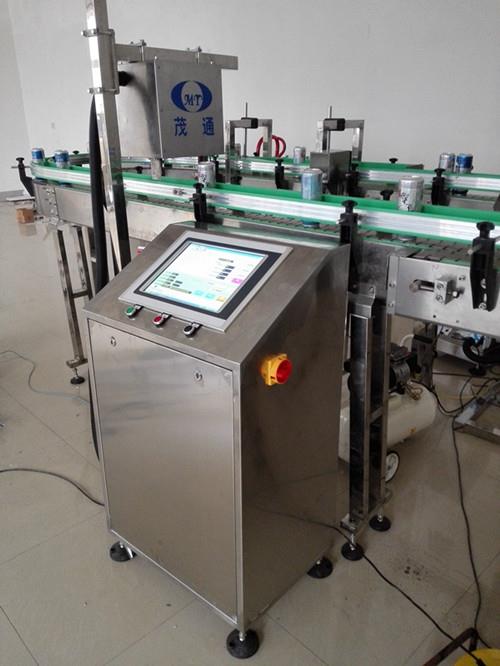

易拉罐喷码检测机

产品编号：930955616

产品名称：易拉罐喷码检测机

型　　号：MT-YLG-OCR

产品类别：易拉罐产品在线包装检测

产品说明:

茂通科技根据食品饮料行业易拉罐生产线的工作环境以及罐底喷码检测的检测要求，研制了基于机器视觉的易拉罐罐底喷码检测系统，实现对易拉罐喷码不合格的产品进行自动检测与快速剔除。该检测系统由光源与视觉处理系统、电气控制与人机交互系统、次品剔除装置等组成。当易拉罐通过成像系统时，金属接近开关触发光源频闪和工业智能相机,获得高速易拉罐罐底图像，智能相机对其分析处理，由电气控制系统执行检测结果，从而达到分拣不良品的目的。该检测设备通过在生产现场的长期实际应用表明了，检测系统实时性好，可靠性高，有效地提高了易拉罐产品在生产过程中的喷码质量，解决了激光喷码机和油墨喷码机在实际作业过程中遇到的喷码质量问题。
 设备特点

▲ 非接触式检测，检测速度快，精度高。
▲ 能自动适应不同的生产线速度，动态实现检测
▲ 采用不锈钢外壳，主机密封设计制造，防雾汽、防水滴，环境适应能力强。
▲ 采用硬件电路实现，采用嵌入式操作系统，能够保证长时间稳定运行
▲ 声、光同时报警，并自动剔除不合格的容器。
▲ 大屏幕中文显示，LED背光液晶，字迹清晰、明亮，人机对话方式操作。
▲ 性能价格比高。

主要技术指标

▲ 容器直径：20mm～100mm。（容器材质密度、直径不同，器件选择不同）

▲ 不合格容器剔除率：≥99%（检测速度达到1200个/分钟时）。

▲ 使用条件：环境温度：0℃～40℃，相对湿度：≤95%（40℃），电源：～220V±20V，50Hz。

   现在越来越多的厂家开始注意自身产品的质量，喷码作为消费者确定产品生产日期的一项内容，其喷的质量越来越受到厂家的重视，特别是医疗、食品、饮料、日化等行业。为了保证喷码的质量，使用好的喷码机是主要的选择，但是喷码机不可能一直都正常工作，喷完码后如果利用摄像头拍照对喷码质量进行确认，可以更好的杜绝不良的喷码产品流入市场。

   目前市面上做喷码检测的厂家可以说是不计其数，能真正做到完善的检测的却没有几家，对于喷码的有无、大量缺失大多数厂家基本都可以做到，但是对于更高的检测要求可能就会将大部分厂家筛选出去。首先我们根据喷码机的特点和生产的特点进行分析：几乎所有的厂家的喷码都会喷上日期、时间和厂家代码。实际生产中，因为喷码机喷头管路堵塞、打码前吹水不好、触发器失灵或喷码机自身故障导致喷码等诸多原因造成喷码机喷印质量出现问题：触发器失灵或喷码机故障，可能导致喷码没有喷上；吹水不好会导致字符模糊不清，喷码机堵塞可能导致部分点的缺失；喷码机故障还可能导致点的漂移。激光喷码机出现的问题主要是：喷码没喷上、喷码偏移、和喷成一堆。这些可能出现的问题都要检测出来才能保证不良品不流入市场。

   针对上面的问题，我们公司推出了低、中、高三种配置的喷码检测机。

   低配版的主要检测喷码有无和大量的缺失，主要针对喷码机使用情况较好的企业或对成本有要求的企业；

   中配版在低配基础上可以做到单个字符缺失和明显的由大水珠引起的模糊导致字符颜色变浅；

   高配版的则可以识别字符的对错，单个字符缺失3-4个点或者关键点缺失1-3个点都可以检测出来。更具体的检测内容可以详询我司技术人员

   喷码的验证过程是需要注意细节的，有些公司为了验收设备可能会使用一些背地的手法使验证过程变得不准确，这里需要谈几点。

1、喷码机自身出现的不良率很少，外部的原因导致的不良会有稍微多些，因此检测最关键的就是漏剔率和误剔率。误剔率很好看，看剔除的产品就知道了，漏剔率则需要验证才知道，请一定注意不能单独只看剔除率，只要剔除的都是不良品，剔除多少都是对的，剔除再多也不一定会没有漏的。

2、检测安装在喷码机后面，喷码发生旋转的可能性基本没有，但是在验证时，肯定要把产品手动随机放入生产线中且在喷码机后，检测机之前，这时喷码可能发生旋转，好产品可能也会剔除，这带来一个风险，客户放入一个要验证的不良品被剔除出来，这就说明检测出来了么？答案肯定不是，可能是因为喷码旋转剔除的，不会错误被检测出来，这就可能给验收带来错误的结论。所以检测程序最好能适应360°字符的旋转，或者放入验证样品时注意角度，还一个方式就是检测中要明确显示出剔除的原因。我们认为最好是放置验证品时，每放一个不合格的都和一个合格的一起放入验证，喷码角度应多转些角度，这样每次合格的放过，不合格的剔除。

3、油墨喷码机出现一行点缺失的时候，是产生大量不良品的时候，人可能很久后才会注意到这点，如果检测机能检测单字符3-4个点的缺失，并且出现连续几个错误后报警输出停机信号，会节省企业大量的生产成本，包括产品自身和人工；字符模糊时或点漂移时，因为字符已经不是正常的形态，因此靠形态的识别才能检测出，这时字符就需要识别，所以说识别不是非要看出日期不对，只要人在喷第一个喷码时确认下就可避免日期错误，主要是要检测点漂移和字符模糊，只要人看着字符已经认不出了，机器也会认不出，这点可以确信。机器的智能毕竟比不上人，人看着字体不太好，不代表机器也能看出不太好，机器只能判定结果不是或未知。

4、字符中时间是常变化的，都知道字符1点最少，8或别的啥字符可能最多，检测基本没法同步喷码机时间的变化，差1秒也会导致很多的剔除，因为时间是不能识别对错的，需要通过特殊的方式保证检测模糊和点缺失，这是我们公司一项先进的检测，只在我们高配机器上运用此技术。
